МОДУЛЬНЫЕ РЕШЕНИЯ ДЛЯ СИСТЕМ С ИСПОЛЬЗОВАНИЕМ СОЛНЕЧНЫХ КОЛЛЕКТОРОВ
SOLAREG
НАСОСНЫЕ СТАНЦИИ
SOLAREG
РЕШЕНИЯ ДЛЯ СИСТЕМ С ИСПОЛЬЗОВАНИЕМ СОЛНЕЧНЫХ КОЛЛЕКТОРОВ
Насосные станции для гелиосистем модели SOLAREG с разделительным теплообменником применяются в солнечных установках площадью от 30 м² до 400 м² и выполняют задачу передачи тепловой солнечной энергии, полученной в коллекторах в контур нагрева воды.
В небольших системах эту задачу традиционно выполняет гладкотрубный теплообменник, встроенный в бойлер. Но с увеличением площади солнечных коллекторов такого теплообменника уже недостаточно.
В основе модулей SOLAREG лежит пластинчатый теплообменник, который благодаря противоточному режиму работы и большой поверхности обеспечивает значительно лучшую теплопередачу в сравнении с традиционным гладкотрубным.
В реальной работе условия на теплообменнике могут варьироваться в зависимости от радиационных колебаний, буферных температур и различных требований системы отопления. Поэтому для оптимальной работы всей системы объёмные потоки на теплообменнике должны быть адаптированы к конкретной цели управления и к текущим условиям.
В небольших системах эту задачу традиционно выполняет гладкотрубный теплообменник, встроенный в бойлер. Но с увеличением площади солнечных коллекторов такого теплообменника уже недостаточно.
В основе модулей SOLAREG лежит пластинчатый теплообменник, который благодаря противоточному режиму работы и большой поверхности обеспечивает значительно лучшую теплопередачу в сравнении с традиционным гладкотрубным.
В реальной работе условия на теплообменнике могут варьироваться в зависимости от радиационных колебаний, буферных температур и различных требований системы отопления. Поэтому для оптимальной работы всей системы объёмные потоки на теплообменнике должны быть адаптированы к конкретной цели управления и к текущим условиям.
В модулях SOLAREG эту задачу решают высоко энергоэффективные насосы с большим диапазоном модуляции мощности и встроенный контроллер SOLAREG SLT, который оптимально адаптирует производительность насоса к требуемым объёмными расходам в реальных условиях эксплуатации.
Кроме того, высоко энергоэффективные насосы экономят более 50% электроэнергии по сравнению с обычными асинхронными насосами и соответствуют всем действующим в Евросоюзе директивам в отношении эко дизайна.
Эффективный мониторинг системы и учет генерации тепла в станциях SOLAREG осуществляется за счет использования специальных датчиков объемного расхода.
Модули SOLAREG оснащены всей необходимой запорной арматурой (предохранительными клапанами, промывочными штуцерами и.т.п.) для быстрого запуска и безопасной эксплуатации системы.
Насосные станции SOLAREG это полностью настроенное, собранное и готовое к монтажу модульное решение для быстрой установки и безопасной эксплуатации в системе отопления с солнечными коллекторами.
Кроме того, высоко энергоэффективные насосы экономят более 50% электроэнергии по сравнению с обычными асинхронными насосами и соответствуют всем действующим в Евросоюзе директивам в отношении эко дизайна.
Эффективный мониторинг системы и учет генерации тепла в станциях SOLAREG осуществляется за счет использования специальных датчиков объемного расхода.
Модули SOLAREG оснащены всей необходимой запорной арматурой (предохранительными клапанами, промывочными штуцерами и.т.п.) для быстрого запуска и безопасной эксплуатации системы.
Насосные станции SOLAREG это полностью настроенное, собранное и готовое к монтажу модульное решение для быстрой установки и безопасной эксплуатации в системе отопления с солнечными коллекторами.
Преимущества:
Быстрая установка и простая эксплуатацияМодули SOLAREG оснащены всем необходимым, полностью собраны и готовы к быстрой установке и безопасной работе в реальных условиях.
ЭнергоэффективностьСлаженная работа особой конструкции разделительного теплообменника,эффективной теплоизоляции по нормативам EnEv, высокоэнергоэффективных насосов для оптимизации объемных расходов и экономии электроэнергии и высокоточного автоматического управления с помощью контроллера SLT выводит систему отопления на новый уровень энергоэффективности
Точный мониторинг и простое управлениеВстроенные датчики объемного расхода для эффективного учета и мониторинга генерации тепла и контроллер управления SOLAREG SLT с большим выбором предустановленных режимов и интуитивно понятным меню на 17 языках позволяют легко управлять системой даже простому пользователю.
Европейский стандарт качестваСистема соответствует всем действующим с 2015 г директивам Европейского союза в отношении экодизайна и прошла сертификации CE в соответсвии с DIN EN 60335
Модели станций:
Насосная станция для систем с площадью коллекторного поля до 36 м2
Насосная станция для систем с площадью коллекторного поля до 60 м2
Насосная станция для систем с площадью коллекторного поля до 100 м2

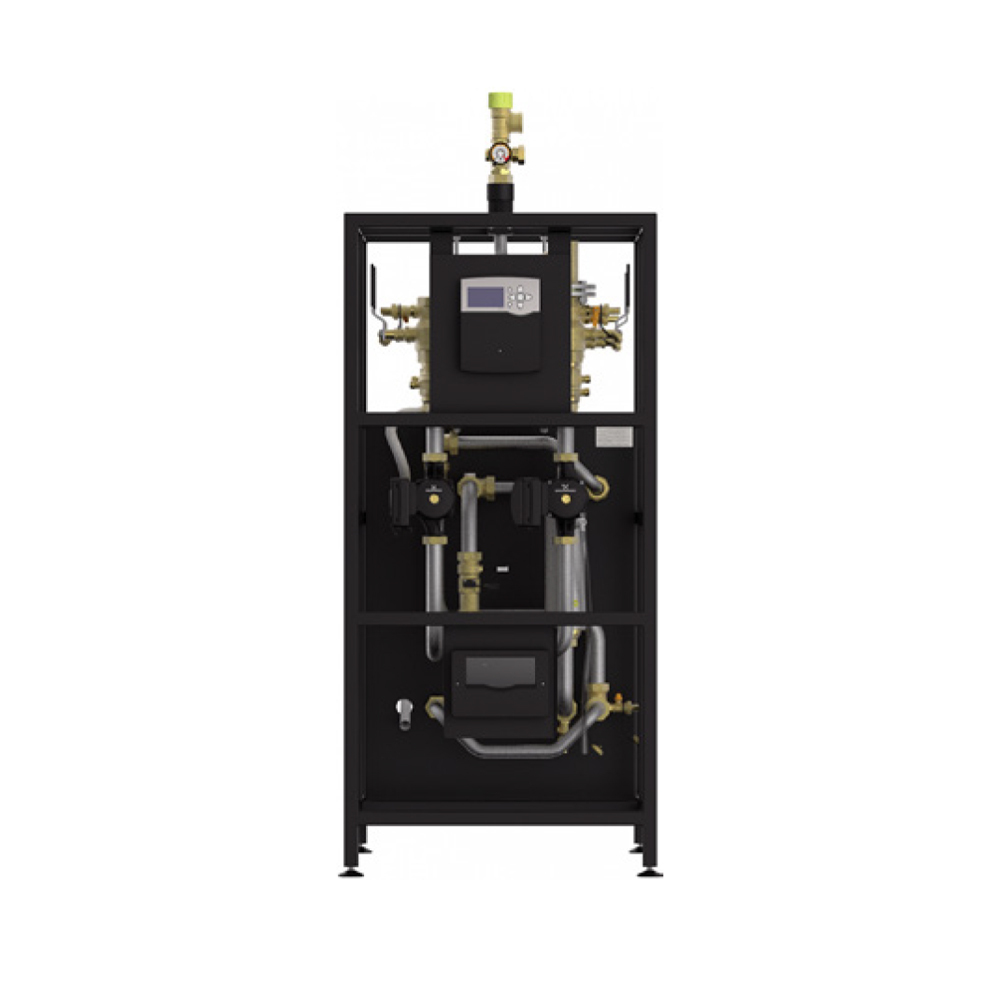

Насосная станция для систем с площадью коллекторного поля до 200 м2

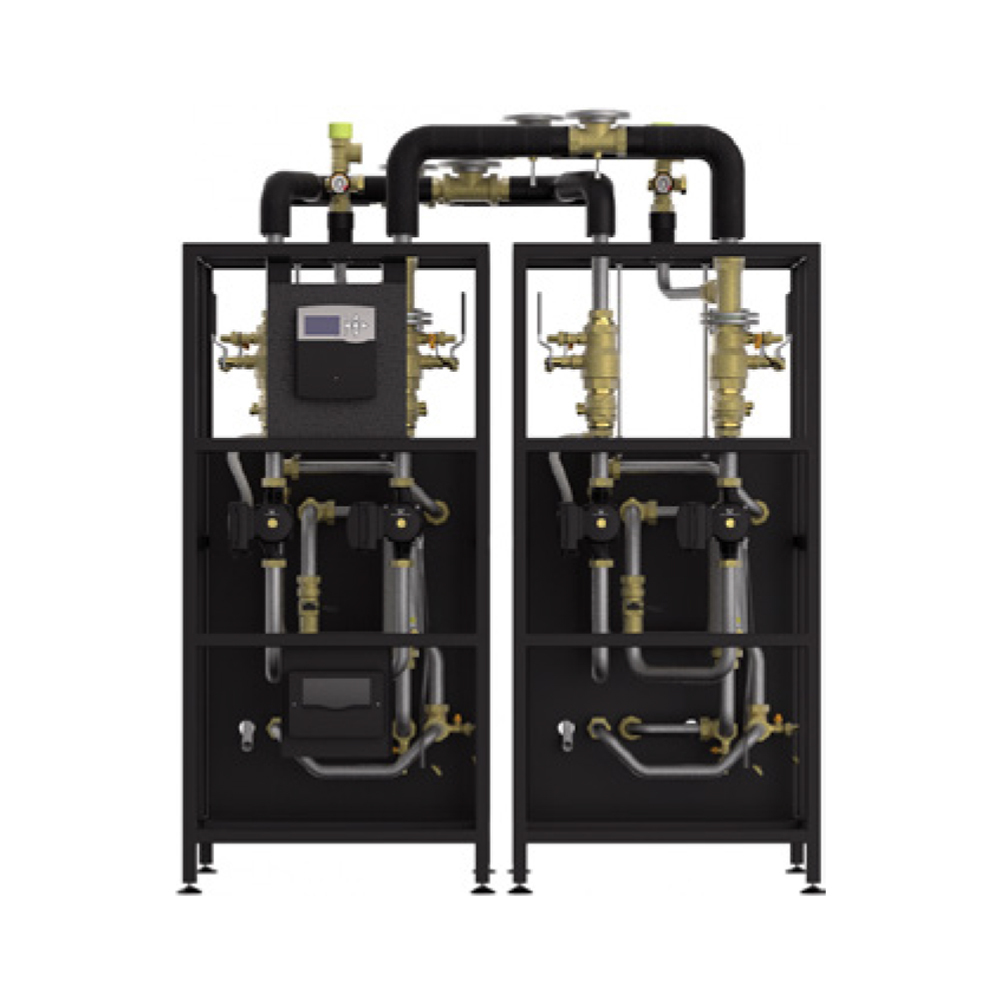

Насосная станция для систем с площадью коллекторного поля до 400 м2
Расчет и подбор насосной станции:
Таблица для подбора насосной станции Solareg для солнечных коллекторов по объемному расходу
Для бесперебойной и эффективной работы различных коллекторов, требуются разные по объему потоки теплоносителя. Гидравлическое подключение поля коллекторов влияет на оптимальный поток теплоносителя через солнечный коллектор. Соответствующие значения должны быть согласованы с производителем коллекторов или взяты из технической документации.
Солнечные установки условно делятся по типу на так называемые системы с высоким High-Flow и низким Low-Flow расходом. Системы с высоким High-Flow работают с большим объемным расходом и меньшим перепадом температуры между входом и выходом коллектора. Потеря давления в этих системах обычно меньше, чем в системах с низким High-Flow. Соответственно, системы с низким расходом работают с меньшим объёмным расходом и большим разбросом температуры. Передающие станции Solareg могут использоваться в обоих случаях. Приведенные ниже значения удельного объемного расхода относятся к номинальному объемному расходу. В зависимости от цели управления и заданных граничных условий, фактический объемный расход при частичной нагрузке регулируется контроллером
и может быть значительно меньше расчетного номинального объемного расхода.
Солнечные установки условно делятся по типу на так называемые системы с высоким High-Flow и низким Low-Flow расходом. Системы с высоким High-Flow работают с большим объемным расходом и меньшим перепадом температуры между входом и выходом коллектора. Потеря давления в этих системах обычно меньше, чем в системах с низким High-Flow. Соответственно, системы с низким расходом работают с меньшим объёмным расходом и большим разбросом температуры. Передающие станции Solareg могут использоваться в обоих случаях. Приведенные ниже значения удельного объемного расхода относятся к номинальному объемному расходу. В зависимости от цели управления и заданных граничных условий, фактический объемный расход при частичной нагрузке регулируется контроллером
и может быть значительно меньше расчетного номинального объемного расхода.
В системах High-Flow объемный расход составляет 25-40 л на квадратный метр площади коллектора в час или 0,42-0,67 л на квадратный метр площади коллектора в минуту.
В системах Low-Flow объемный расход составляет 10-20 л на квадратный метр площади коллектора в час или 0,17-0,33 л на квадратный метр площади коллектора в минуту.
Общий объемный расход в солнечной тепловой установке зависит от:
• Типа коллектора (высокий расход /низкий расход);
• Площади поверхности коллектора;
• Производительности теплообменника (вторичная сторона).
Выбор типа циркуляционного насоса зависит от:
• Объемного расхода теплоносителя;
• Потери давления в теплообменнике, коллекторе и трубопроводах.
В таблице подбора модели Solareg исходили из расчёта минимальн остаточный напора ~ 5 м.в.ст. (~ 50 кПа).
Если реальное коллекторное поле (включая трубопровод) имеет большую потерю давления, необходимо выполнить детальный расчёт системы
В системах Low-Flow объемный расход составляет 10-20 л на квадратный метр площади коллектора в час или 0,17-0,33 л на квадратный метр площади коллектора в минуту.
Общий объемный расход в солнечной тепловой установке зависит от:
• Типа коллектора (высокий расход /низкий расход);
• Площади поверхности коллектора;
• Производительности теплообменника (вторичная сторона).
Выбор типа циркуляционного насоса зависит от:
• Объемного расхода теплоносителя;
• Потери давления в теплообменнике, коллекторе и трубопроводах.
В таблице подбора модели Solareg исходили из расчёта минимальн остаточный напора ~ 5 м.в.ст. (~ 50 кПа).
Если реальное коллекторное поле (включая трубопровод) имеет большую потерю давления, необходимо выполнить детальный расчёт системы
